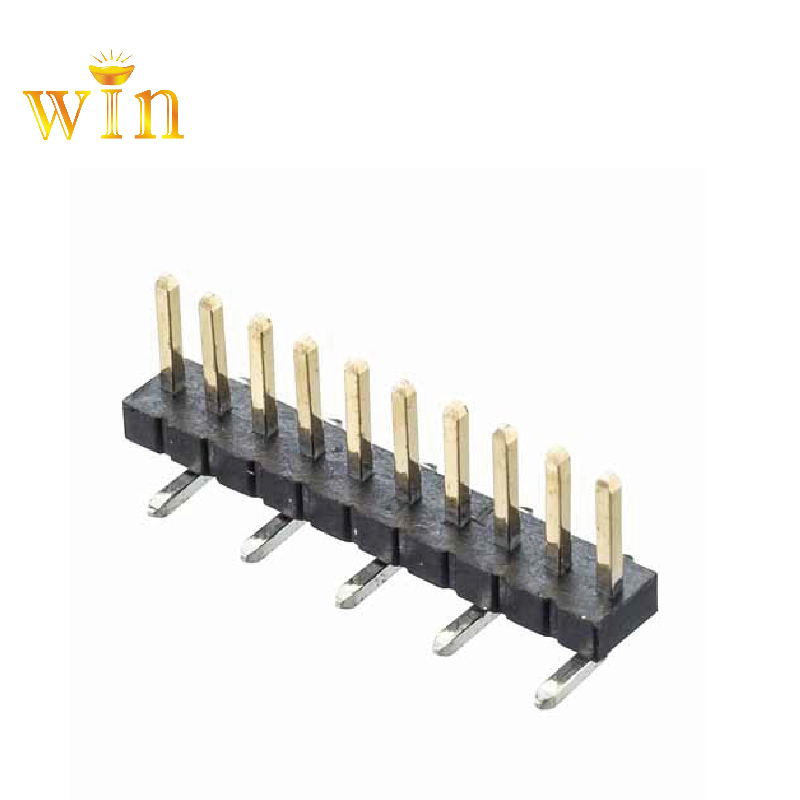

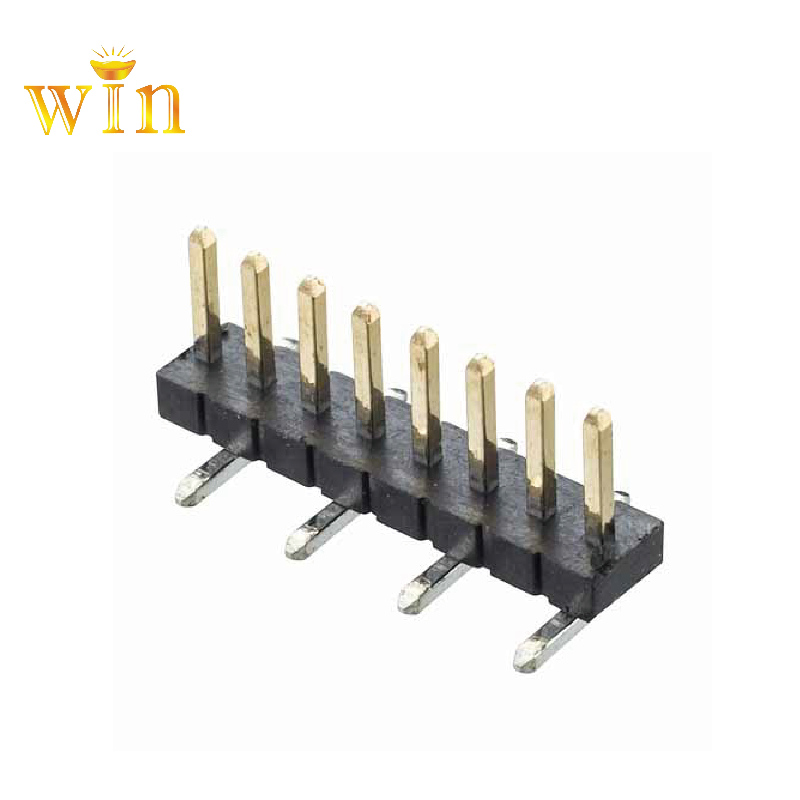

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (Contatti): lega di rame, oro o stagno (over Nickel) finitura

MATERIALS (CUSTODIE): standard o ad alta temperatura di plastica , valutato a UL94V-0

current: 3a per contatto

Maximum Tensione: 800 V AC, 500 V DC

Contact resistenze: 30mΩ max

INSULATION RESISTENZA: 1,000MΩ min

OPERATING TEMPERATURA:-40 ℃ a 105 ℃

DURABILITY: 300 cicli di accoppiamento (oro) o 50 cicli di accoppiamento (tin)

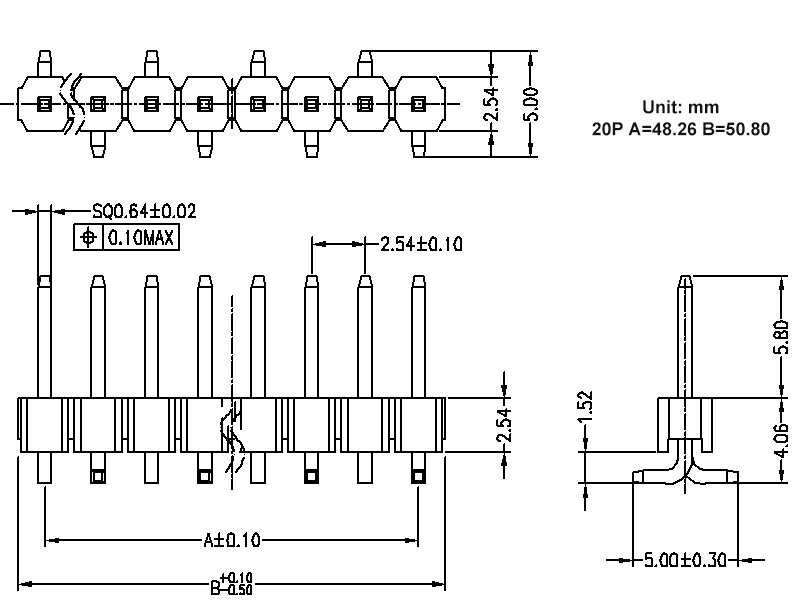

DRAWING

(contatto con il team di vendita per ottenere più dettagli sulle dimensioni)

Che'? s la funzione di pin header

\\ funzione lendini è quella funzione di ponte tra i circuiti bloccati o isolatinel circuito PCB, e responsabile della trasmissione corrente o segnale.

Che sono modelli di intestazione pin HRE?

Ci sono molti tipi di connettori maschio che sono classificati in base alla STAndardsnel settore dell'elettronica per soddisfare le diversenecessitano. Secondo lo spazio, può essere approssimativamente diviso in 2,54 mm (0,1 pollici), 2,0 mm (0,079 in), 1,27 mm (0,05 in), 1,0 mm (0,04 IN), 0,8 mm (0,03 IN). La distanza tra i pin è comunemente indirizzata come pitchnella comunità elettronica. Secondo ilnumero di righe, ci sono righe singola, doppia riga, tre righe, ecc. Secondo l'utilizzo del pacchetto, ci sono patch SMT (Surfacemount Technology versione) e tappo-IN DIP (PIN tramite dispositivi per foro),-Tra loro, le intestazioni PIN SMT possono essere suddivise in intestazione PIN orizzontale e intestazione verticale del perno e i tipi di dip possono essere suddivisi in intestazione del perno di inserimento rettilineo e intestazione per pin di inserimento di piegatura. Inoltre, ci dividevamo in tre tipi in base al loro metodo di installazione, l'installazione di 180 ° è rappresentata da S", l'installazione di 90 ° è rappresentata da"W"e l'installazione SMT è rappresentata da"T"."

Che&39; s il campo di applicazione di pin header#

Informazioni gamma: apparecchiature per il trattamento dei dati, Computer , attrezzature Programma di controllo, strumenti di misura elettronica, apparecchiature di controllo automatico, attrezzature di automazione, apparecchiature di comunicazione, ecc
