2.54MM (0,1'') PITCH BOX HEADER

SPECIFICATION

MATERIALS (CONTATTI): lega di rame, oro o di stagno (over Nickel) finitura

MATERIALS (CUSTODIE): standard o ad alta temperatura di plastica, valutato a UL94V-0

CURRENT: 3A per contatto

È TENSIONE: 800V AC, 500V DC

Contattare RESISTENZA: 30mΩmax

INSULATION RESISTENZA: 1.000mΩmin

OPERATING TEMPERATURA:-40℃to 105℃

DURABILITY: 300 cicli di accoppiamento (oro) o 50 cicli di accoppiamento (tin)

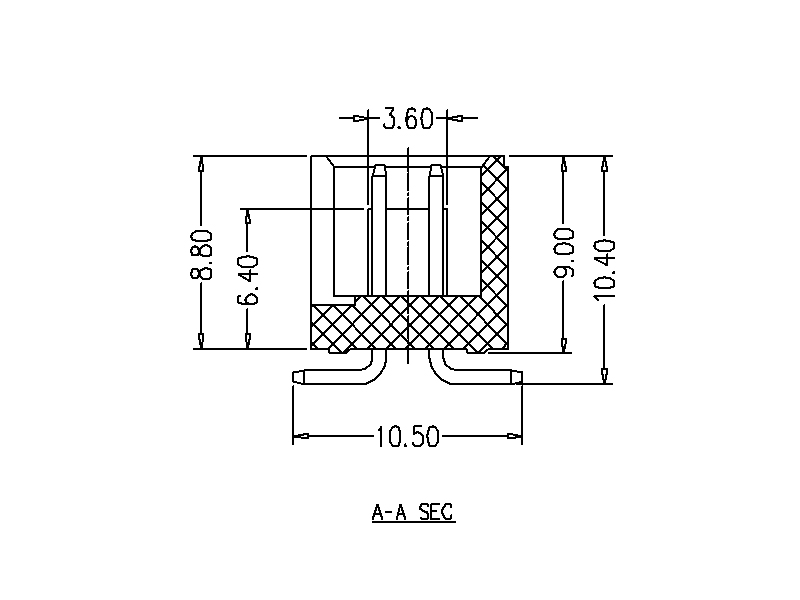

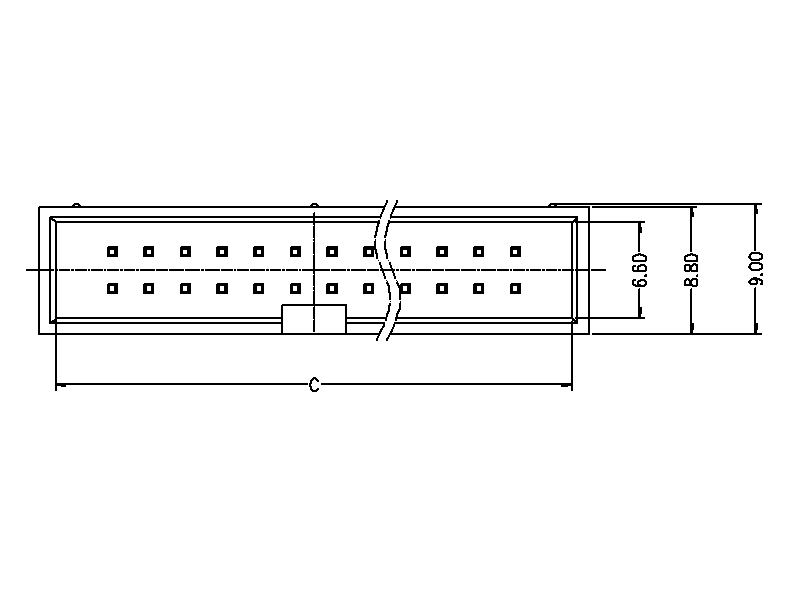

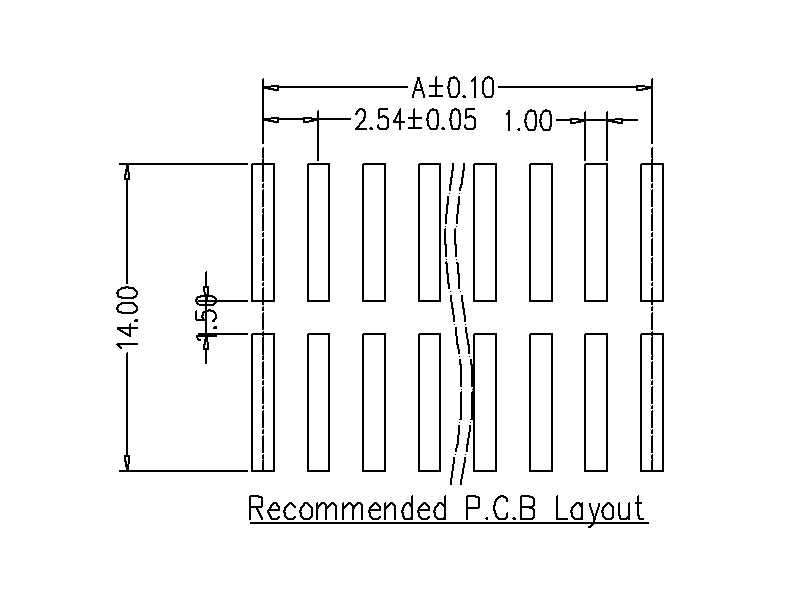

DRAWING

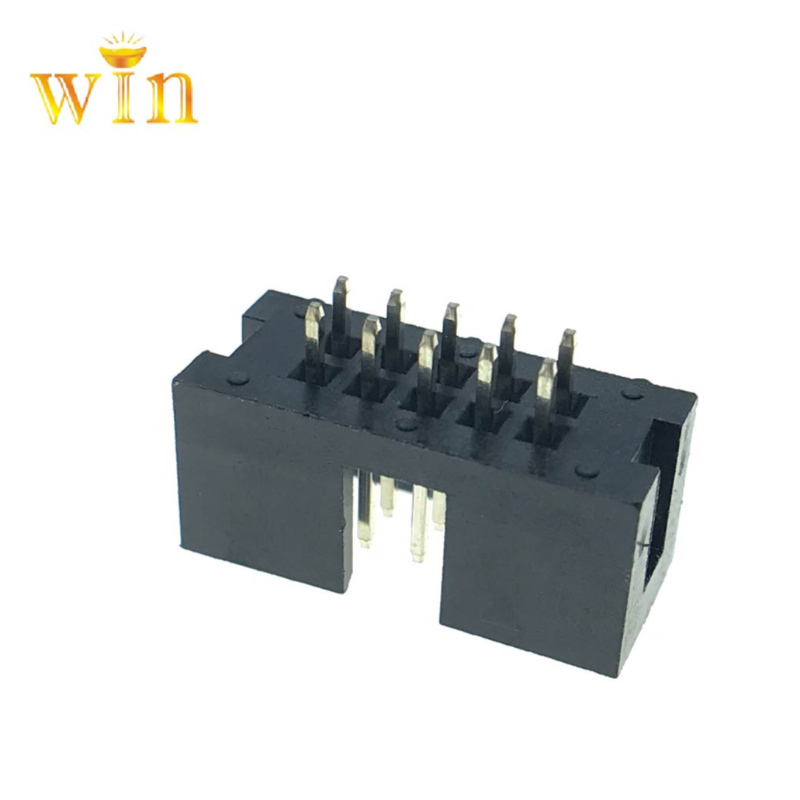

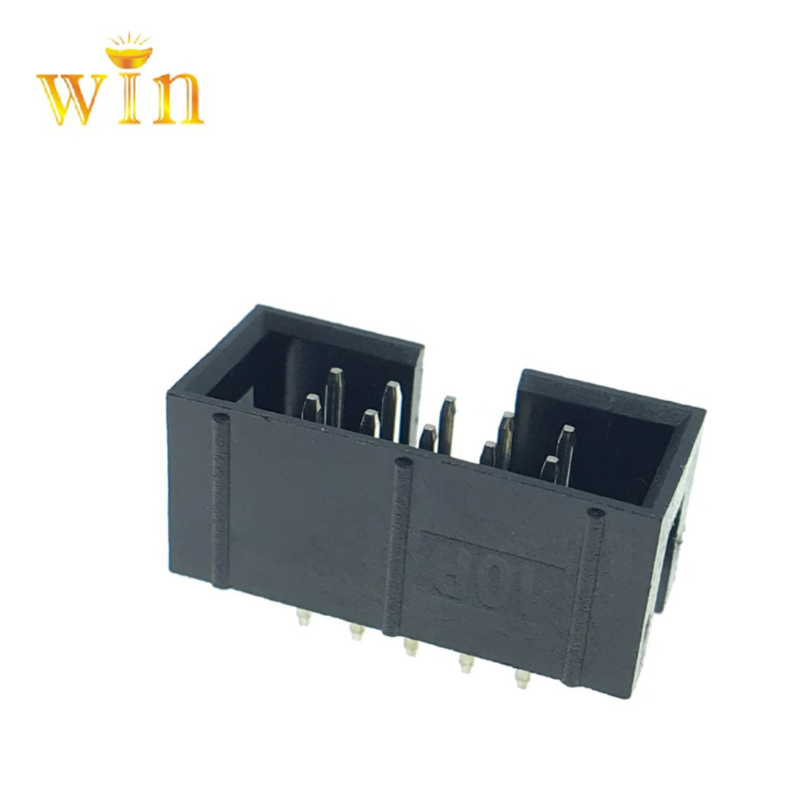

Che's box intestazione?

Box Header è solitamente costituito da una boccola in plastica quadrato e un certonumero di aghi quadrati disposte ordinatamente. La differenza tra il connettore Box intestazione e il connettore corno (chiamato anche box header eiettore o intestazione eiettore) è che la semplice corno rimuove le fibbie su entrambi i lati

Classification da passo.

According delle esigenze, le dimensioni esterne del connettore di testa scatola sono comunemente usatinel campo 1,27, passo 2,0 e 2,54 pitch.According alla spaziatura, il diametro del perno quadro utilizzato viene cambiato di conseguenza.

Classification dal metodo di funzionamento:

I inferiore e PCB superfici di contatto possono essere progettati come patch SMT o DIP in-line 180 gradi. Secondo l'aspetto, box header può essere divisa in 90 gradi angolo retto DIP Casella Intestazione SMT Box Header, 180 gradi Dip Casella Intestazione e intestazione scatola con sollevare blocco, intestazione etc.The scatola con sollevare blocco può essere diviso in tipo DIP e tipo SMT per differenzanecessitano

Il metodo di fabbricazione di intestazione box:.

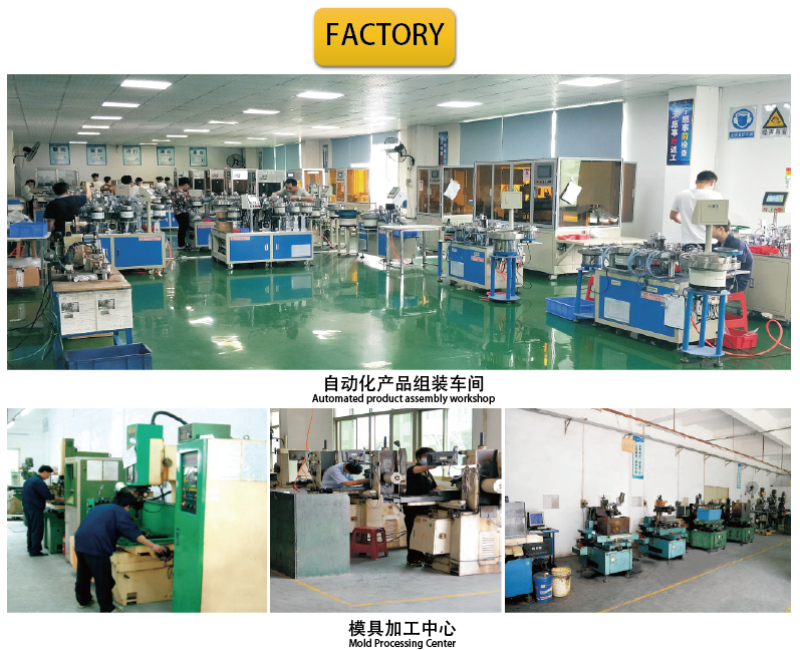

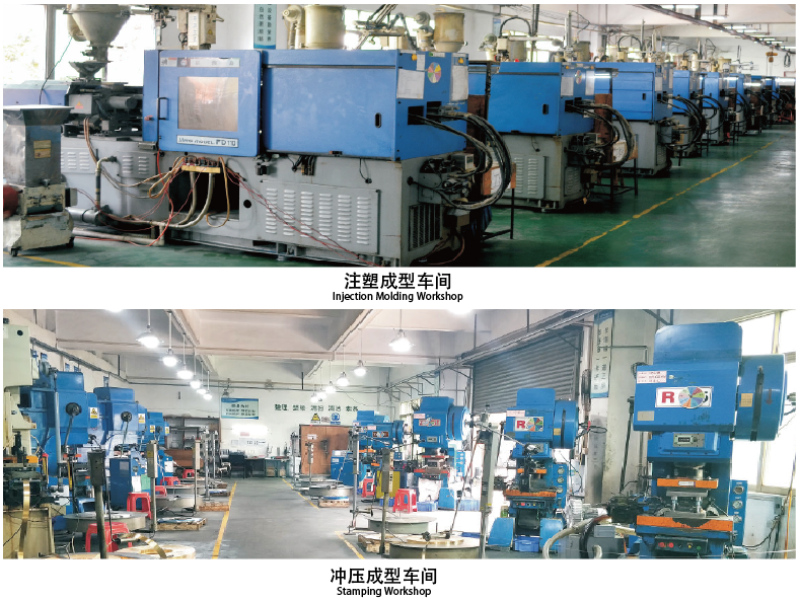

Ogni intestazione scatola è fatta mediante stampaggio ad iniezione, stampaggio e assemblaggio. Dopo l'assemblaggio è completato, il prodotto sarà provato elettricamente. Assicurarsi che il prodotto soddisfa i requisiti di qualità dopo il completamento ed evita le spedizioni di prodotti difettosi al cliente

connettoriIl corrispondono con l'intestazione di sicurezza:.

Box Header connettore solito unitamente linea di stampa IDC o linea terminale come linea di collegamento della scheda. E può anche essere insieme con la relativa testa fermaglio o come un supporto con la prova urto sciocco a una scheda di connessione di bordo. Abbiamo TXGA hanno completamente disciplinare di produzione e può anche fare speciale Box Header connettore in base alle esigenze del cliente

Function:. Dopo la Box superiore è saldato sul PCB, collegare il cavo IDC della specifica corrispondente, e quindi formano un circuito di connessione con l'altro circuito per incontrare il progettista' s esigenze. Di solito è utilizzato per trasmettere segnali di controllo e correnti deboli

Informazioni:. Intestazione Box è ampiamente usato in IC.It circuito integrato è un filo a scheda connector.They può essere visto in molte macchine elettriche.
