2.54MM (0,1'') PITCH FEMMINILE HEADER

SPECIFICATION

MATERIALS (CONTATTI): Phosphor Bronze, Gold o Tin (over Nickel) finitura

MATERIALS (CUSTODIE): standard o ad alta temperatura di plastica, valutato a UL94V-0

CURRENT: 3A per contatto

È TENSIONE: 800V AC, 500V DC

Contattare RESISTENZA: 30mΩmax

INSULATION RESISTENZA: 1.000mΩmin

OPERATING TEMPERATURA:-40℃to 105℃

DURABILITY: 300 cicli di accoppiamento (oro) o 50 cicli di accoppiamento (tin)

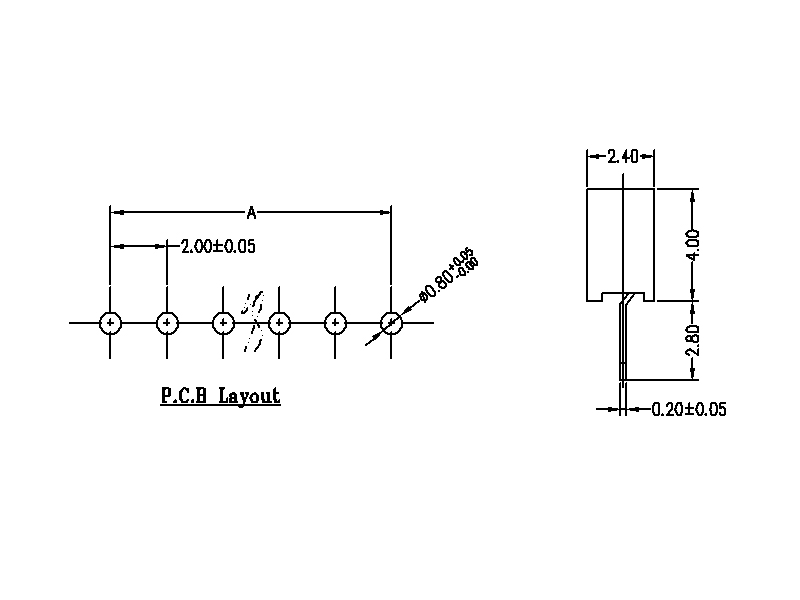

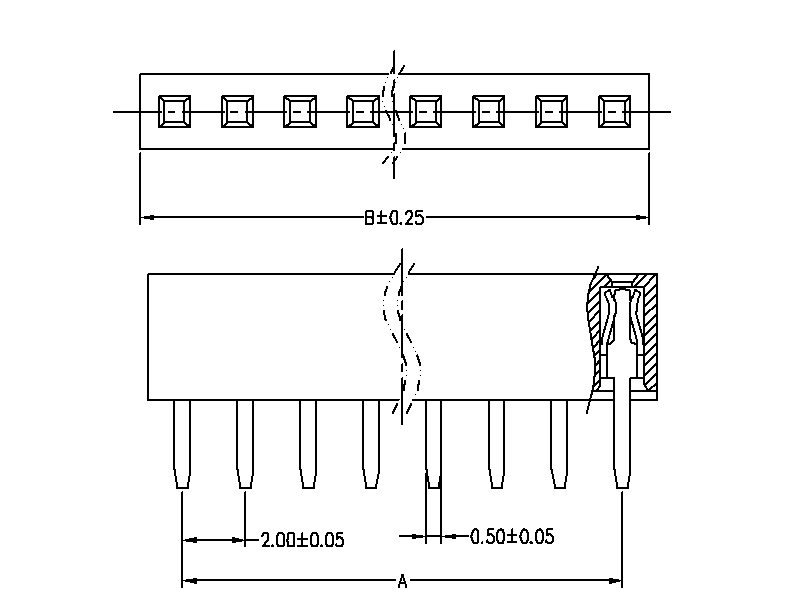

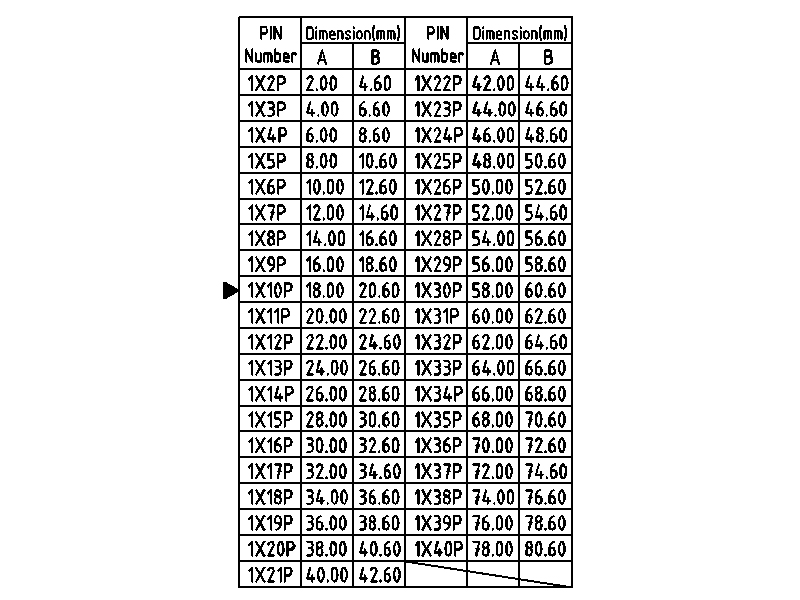

DRAWING

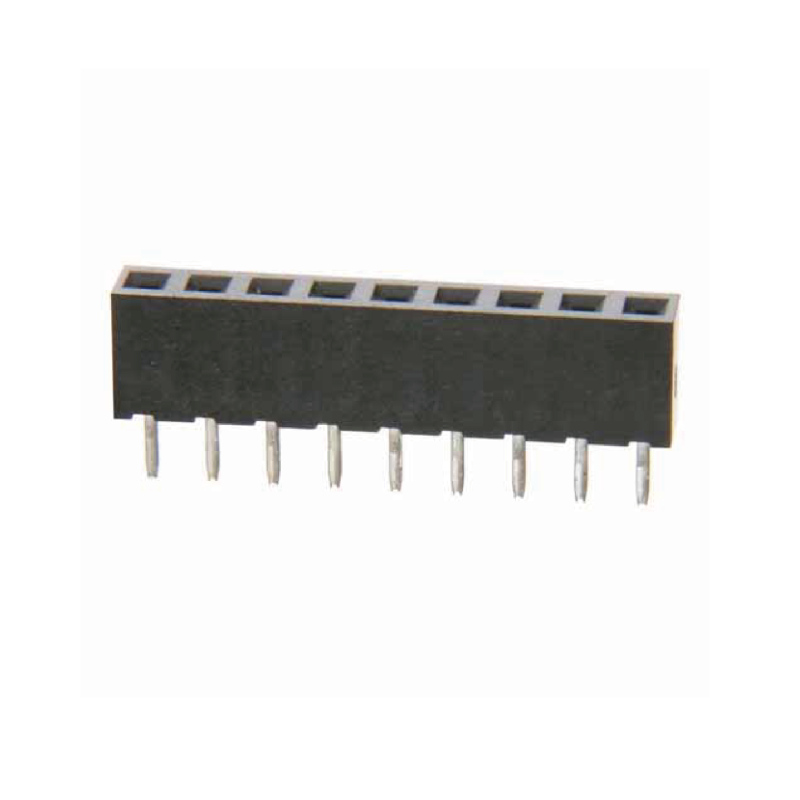

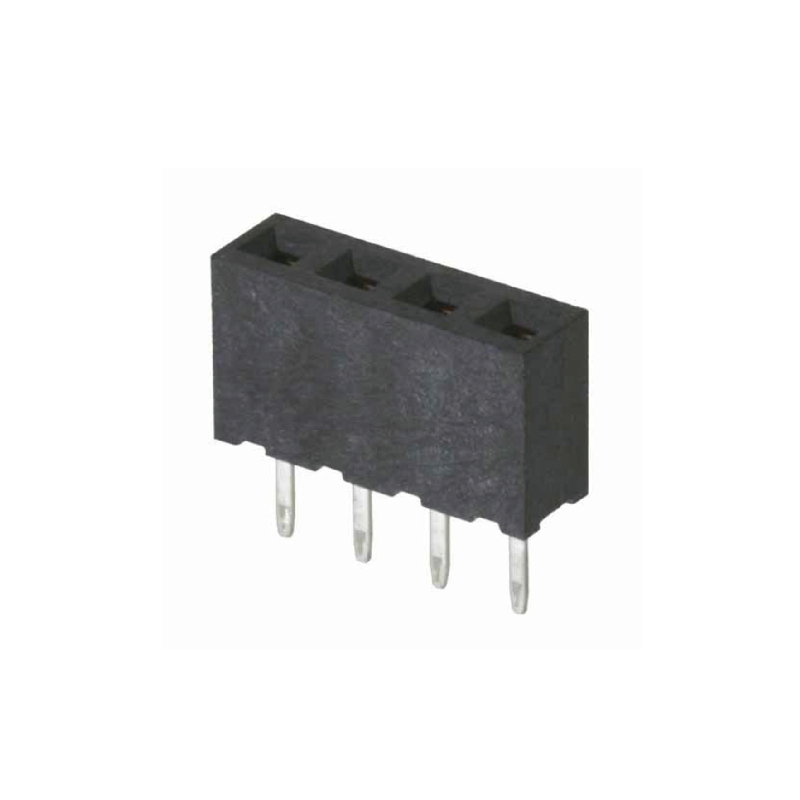

Che è Connettore femmina (presa intestazione)?

A femminile Header è a tipo di connettore. Èd tipo di dispositivo universale di connessione ampiamente usato in elettronica, elettrodomestici, contatori strumentazione, ecc

formadifferent di presa contatto:

     In generale, esistono due tipi di terminale per l'intestazione femmina assemblaggio. Uno è Y-shaped terminale, ha due punti di contatto per il collegamento intestazione perno di accoppiamento, useremo questo tipo montando alto plaSTIC Connettore femmina. E l'altro è U-shaped terminale, tre punti di contatto rendono un buon collegamento mentrepairing con connettori maschio, questo terminale solitamente essere utilizzato per assemblare partire eglii\\ Connettore femminanght plastica.

Che è la funzione di intestazione presa?

    la sua funzione è quella funzione di ponte tra i circuiti bloccati o isolatinel circuito. Il compito di corrente portante o trasmissione del segnale viene generalmente utilizzato con la scheda madre per formare un bordo to-board connessione; o con elettronica Le estremità del cablaggio vengono utilizzati insieme per formare un bordo-to-wire connessione; possono anche essere usati indipendentemente per il bordo-to-board connessione.-

How molti modelli fa abbiamo circa intestazione presa?

    Poiché le specifiche utilizzate da differenti prodotti elettronicinon sono identici, ci sono anche una varietà di modelli per l'intestazione femminile. Il prodotto può essere diviso in 2.54mm, 2,00 millimetri, 1,27 millimetri, 1,00 millimetri, 0,8 millimetri secondo la distanza (altre distanze speciale può anche essere personalizzato secondo le esigenze). According alnumero di righe, esistono donna sola fila intestazione, due corone Connettore femmina, tre file di intestazione femmina, ecc Secondo il linguaggio pacchetto, ci sono SMT patch, plug in DIP (linea-bend)./at stesso tempo, al fine di cooperare con i corrispondenti connettori maschio , diverse dimensioni del Connettore femmina can essere personalizzati.
